前    言

　　本规程是根据辽住建科[2018]25号文件—关于组织申报《2019年辽宁省工程建设地方标准编制/修订计划的通知》精神并参考已颁布实施与岩棉制品外墙外保温相关的国标、地标、行标，由辽宁亿利新材料有限公司、北京德勤节能环保科技有限公司会同辽宁绥四建设工程集团有限公司编制而成。
　　在本规程编制过程中，编制组进行了广泛的调查研究，目前用岩棉制品作为外墙外保温的普遍做法是待外墙（包括混凝土外墙和砌体外墙）成型后再安装岩棉制品，由于多种原因，后安装的做法在岩棉制品和基层墙体之间会形成空腔。对于已经成为城市建筑主流的高层建筑，在风荷载的作用下外保温系统存在脱落的风险。编制组经过大量试验、实践、检验，研究结果表明内置装配式复合竖丝岩棉板现浇混凝土外墙外保温一体化不仅能最大限度地降低这种风险，还有利于安全生产、有利于缩短工期、有利于节约成本。在此基础上编制了该企标，并希望能参与辽宁省地标的编制和修编工作。

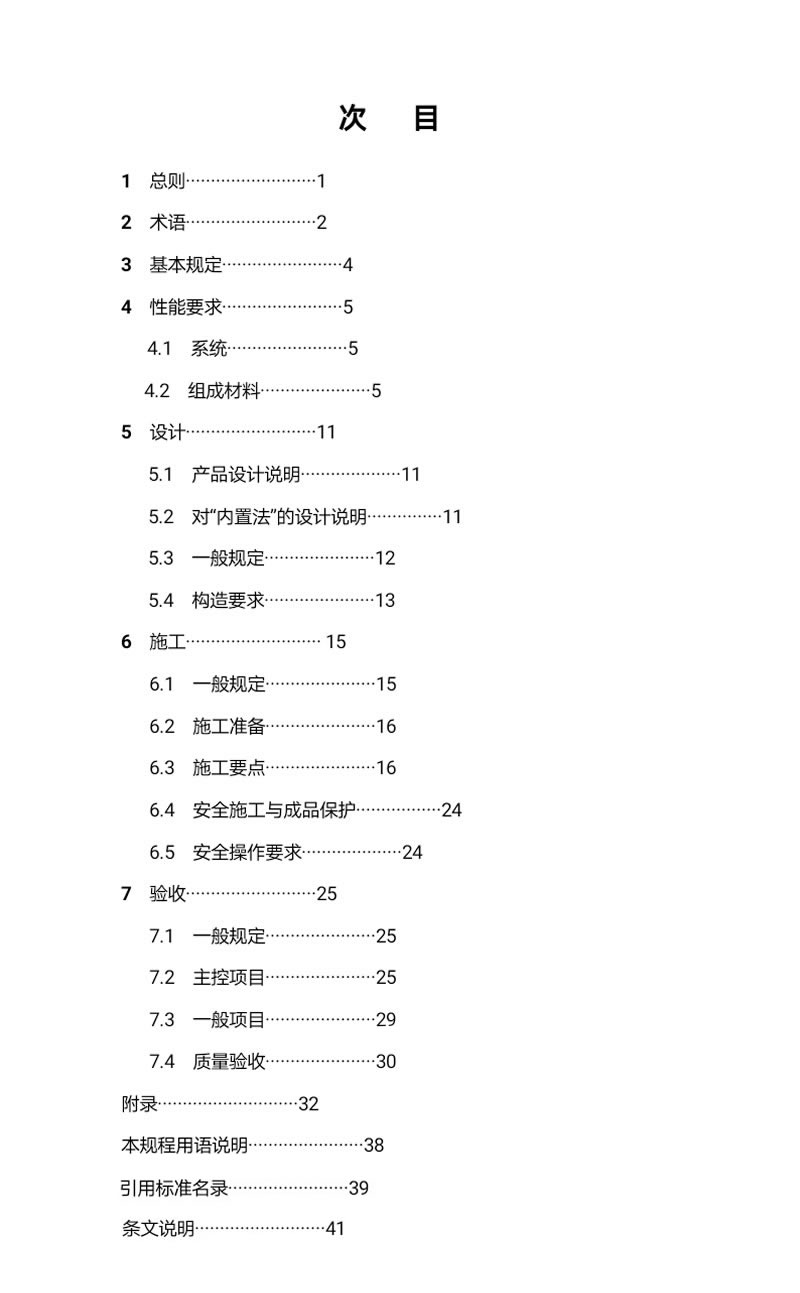

　　本规程共分7章，分别为：1、总则；2、术语；3、基本规定；4、性能要求；5、设计；6、施工；7、验收。
　　本规程由辽宁亿利新材料有限公司、北京德勤节能环?？萍加邢薰靖涸鸾馐?，在执行过程中如有意见或建议请反馈给辽宁亿利新材料有限公司。（地址：辽宁省葫芦岛市高新技术开发区北四路。电话：0429-2882555）以供修订时参考。
　　网址：www.0k18u.cn
　　主编单位：辽宁亿利新材料有限公司
   　　　　　　北京德勤节能环?？萍加邢薰?br /> 　　主要起草人员：

2019年

1  总则

1.0.1  为了在内置装配式竖丝岩棉板现浇混凝土外墙外保温一体化工程的设计、施工与验收中贯彻执行国家的技术经济政策、做到安全适用、技术先进、经济合理、确保质量，制定本规程。
1.0.2  本规程适用于各类新建的居住建筑现浇混凝土外墙用装配式复合竖丝岩棉板做外保温工程。
1.0.3  内置装配式复合竖丝岩棉板现浇混凝土外墙外保温工程的材料、设计、施工及验收，除应符合本规程的规定，尚应符合国家、行业和辽宁省现行相关工程技术规程和标准的规定。

2  术语

2.0.1  内置装配式复合竖丝岩棉板现浇混凝土外墙外保温系统 external insulation system of external wall with built-in composite vertical filament rock wool board
      由复合竖丝岩棉板、与建筑物钢筋混凝土外墙整浇时的连接件、复合竖丝岩棉板外侧的A2级胶粉聚苯颗粒浆料找平层、抗裂砂浆复合玻纤网、高分子乳液弹性底涂、柔性耐水腻子、外墙涂料构成的非承重保温系统。文中简称“复合保温系统”。
2.0.2  装配式复合竖丝岩棉板
      用岩棉板切割成条拼接，拼接后用专用聚合物砂浆两面复合耐碱玻纤网格布成型的A级不燃保温板；由工厂化生产，现场进行安装。
2.0.3  内置装配式复合竖丝岩棉板现浇混凝土分项工程
      即在浇筑混凝土外墙安装模板前，将保温板衬在外模板内侧并按设计要求安装连接件与外墙混凝土整浇到一起的分项工程。文中简称“内置法”。
2.0.4  基层 substrate
      保温系统所依附的钢筋混凝土外墙。
2.0.5  保温层 insulation layer
      由复合竖丝岩棉板及A2级胶粉聚苯颗粒浆料找平层构成。
2.0.6  饰面层 finish coat
      外墙的装饰层
2.0.8  找平层 leveling layer
      为使外墙饰面层的平整度和垂直度偏差满足施工验收规范的要求，在装配式复合竖丝岩棉板外侧抹20mm厚的A2级胶粉聚苯颗粒浆料。
2.0.9  抗裂砂浆 anti-crack mortar
      由高分子聚合物、水泥、细集料为主要材料组成具有一定变形能力和良好粘结性能的聚合物水泥砂浆。
2.0.10  锚栓 anchor bolt
      将岩棉保温板固定在基层上的专用连接件。锚栓的制作安装由个体设计负责。（可参照JG/T366-2012）
2.0.11 耐碱玻璃纤维网格布 alkali-resistant mesh cloth
      以耐碱玻璃纤维织成的网格布为基布，表面涂覆高分子树脂耐碱涂层制成的网格布，简称玻纤网。

3  基本规定

3.0.1  防火性能应符合《建筑设计防火规范》（GB50016-2014）2018版的相关规定。
3.0.2  保温系统的保温和隔热性能，应符合现行国家标准《民用建筑热工设计规范》GB 50176及国家现行相关建筑节能设计标准的规定。
3.0.3  保温系统应能适应基层正常变形而不产生裂缝或者空鼓；应能长期承受自重而不产生变形；应能承受风荷载而不产生破坏；应能耐受室外气候长期反复作用而不产生破坏；在规定的抗震设防烈度下不应从基层脱落；应具有防水透气性能；各组成部分应具有物理—化学稳定性；各组成材料应彼此相容，并且具有防腐性；应具有抵御生物侵害的能力。
3.0.4  保温系统的各种组成材料、制品、配件应有供货商统一配套供给。
3.0.5  复合竖丝岩棉板工厂化生产，现场装配。岩棉板安装前由施工方进行策划及排版设计，不同规格的板块均由工厂生产，现场只负责安装。
3.0.6  不同容重的复合竖丝岩棉板的抗压强度不同，所以岩棉板的容重选择，应根据现浇混凝土施工时产生的垂直于岩棉板的压强来决定，由个体设计完成。


4  性能要求

4.1  系统
4.1.1  外保温系统的技术要求应符合《岩棉薄抹灰外墙外保温系统材料》JG/T 483-2015和《岩棉薄抹灰外墙外保温工程技术标准》JGJ/T 480-2019的要求：

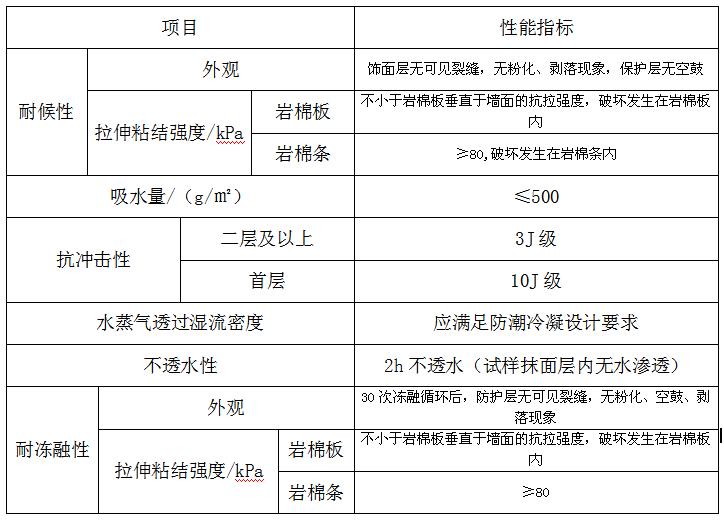

 表4.1.1  岩棉外保温系统性能指标



 4.2  组成材料

4.2.1  复合竖丝岩棉板一般性能应符合表4.2.1的要求：

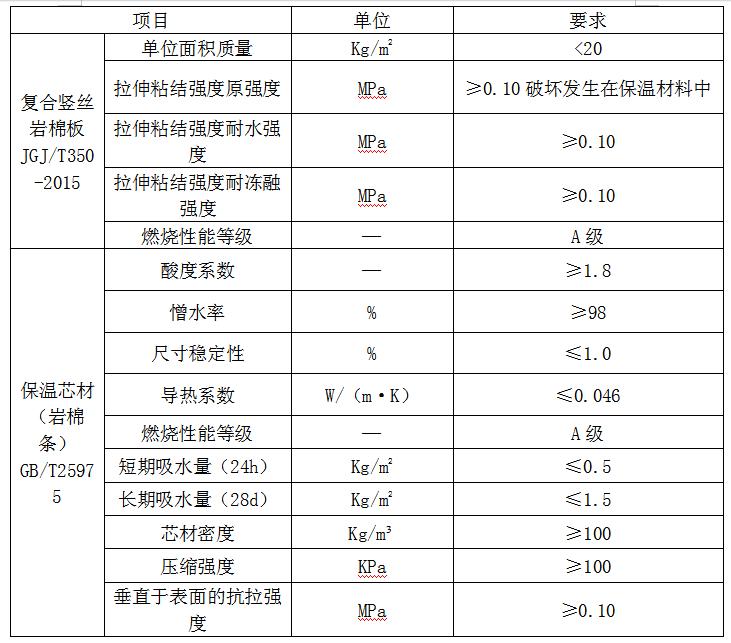

表  4.2.1 装配式复合竖丝岩棉板（芯材）性能指标

　　注：复合竖丝岩棉板抗压强度的选择由个体设计负责。

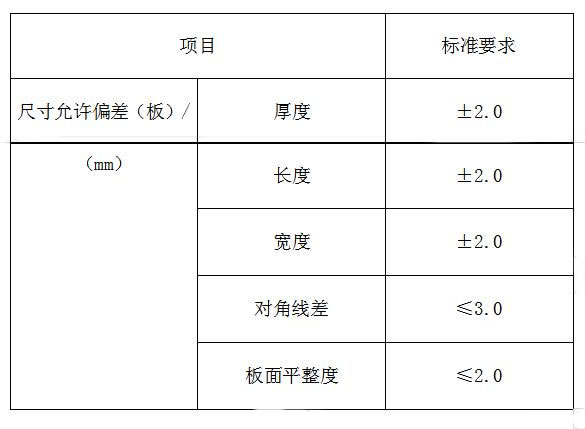

 4.2.2  装配式复合竖丝岩棉板几何尺寸偏差应符合表4.2.2的要求:

表  4.2.2  复合竖丝岩棉板尺寸偏差JGJ/T350-2015

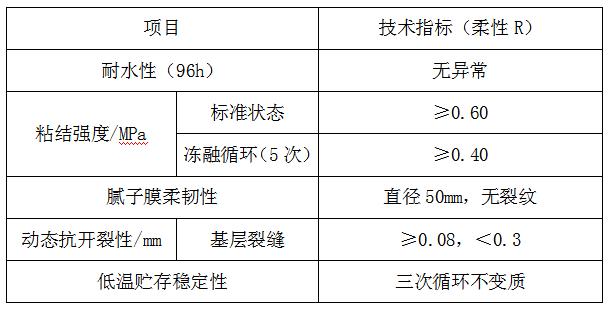

4.2.4  柔性耐水腻子性能应符合《建筑外墙用腻子》（JG/T 157-2009，R型）的要求。

表 4.2.4  柔性耐水腻子的性能指标



4.2.5  抗裂砂浆性能应符合《胶粉聚苯颗粒外墙外保温系统材料》（JG/T 158-2013）的要求。

表 4.2.5  抗裂砂浆的性能指标



4.2.6  玻纤网性能应符合《岩棉薄抹灰外墙外保温系统材料》（JC/T 483-2015） 的要求。

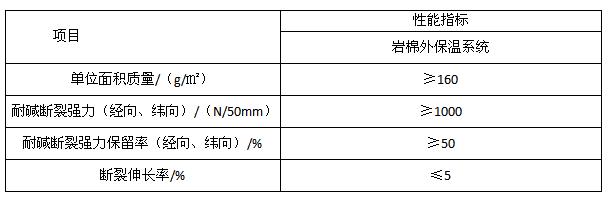

表 4.2.6  玻纤网的性能指标

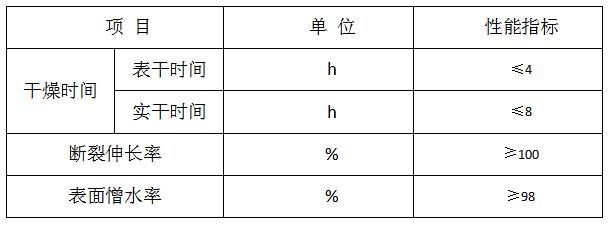

4.2.7  弹性底涂性能应符合《胶粉聚苯颗粒外墙外保温系统材料》（JG/T 158-2013）的要求。

表 4.2.7  弹性底涂的性能指标



4.2.8  锚栓应符合《外墙保温用锚栓》（JG/T366-2012）的要求。

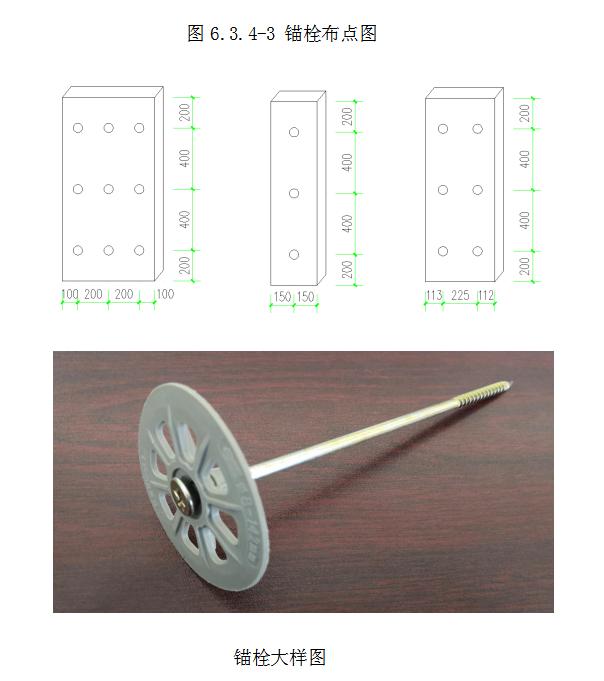

具体图样见锚栓布点图。

表 4.2.8  锚栓的性能指标   单位：千牛



4.2.9  塑料卡钉应采用ABS工程塑料制成，其性能指标应符合JGT228-2015建筑用混凝土复合聚笨板外墙外保温材料中的要求。

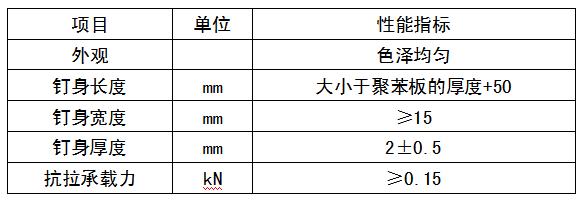

表 4.2.9  塑料卡钉的性能指标

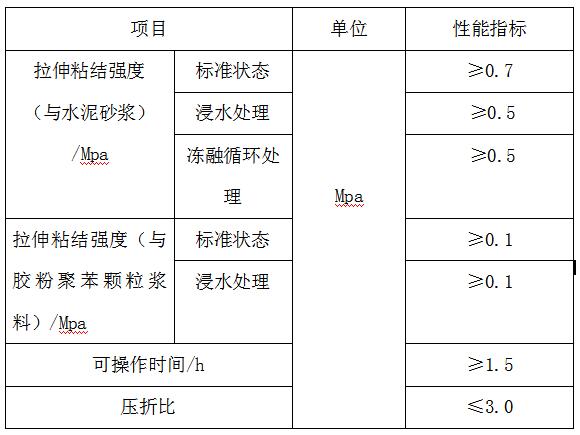

4.2.10  胶粉聚苯颗粒浆料应符合《胶粉聚苯颗粒外墙外保温系统材料》（JG/T158-2013）的要求。

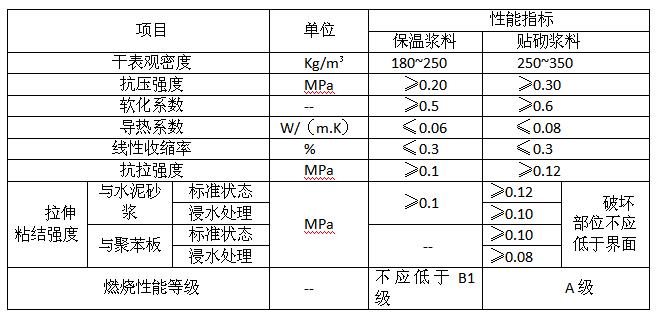

表 4.2.9  胶粉聚苯颗粒的性能指标



5  设计
5.1  产品设计说明

5.1.1  早些时候，切割成型的岩棉制品为裸棉，它存在着如下缺点：（1）运输、安装的作业条件恶劣。（2）岩棉制品在切割过程中会产生细微的粉末附着在制品的表面形成隔离层导致粘结不可靠。我们开发的装配式复合竖丝岩棉板是将岩棉板母材切割拼接成板，然后满涂专用胶粘剂，加压复合耐碱玻纤网格布，其优点是：（1）面层的耐碱玻纤网格布与裸棉粘结可靠，经试验拉伸粘结强度≥0.1MPa（芯材内部破坏），抗压强度≥100KPa。（2）网格布防水且透气。（3）耐碱玻纤网格布为水泥基，与相邻层具有相容性。（4）改善了作业条件。
5.1.2  为了规避岩棉保温系统内部形成结露或冷凝受潮的风险，在系统材料研发的过程中特别注意到了防水透气的协调性。

5.2  对“内置法”设计的说明

5.2.1  岩棉带与基层的联结采取粘锚结合，以粘为主的方式是不可或缺的。粘结是否可靠，直接关系到在风载作用下保温系统的安全性。在工程实际中可能存在如下情况：（1）由于基层平整度不符合要求造成虚粘。（2）无论是点粘还是条粘，粘结面积率都不可控，导致空腔率不可控。如此，在风载作用下会产生垂直于墙面的负压，保温系统可能存在着脱落的风险。理论上“内置法”能使保温层与基层现浇混凝土墙一体化，会使空腔面积率趋于零；那么因风载引起的垂直于外墙面的负压亦趋于零；理论上，对任何高度的建筑外墙外保温系统都不会存在因风载而脱落的风险。故而，建议对高层住宅钢筋混凝土外墙（高层住宅钢筋混凝土外墙面积约占全部外保温面积的95%）外保温采用“内置法”。
5.2.2  尽管系统具有防水透气的协调性，在设计中还是通过构造措施最大限度地减少浇筑混凝土时自由水渗入保温芯材，构造措施在施工说明中表述。

5.3  一般规定

5.3.1  复合保温系统设计，除了遵循本规程外，还应符合相关规范、标准、规程的要求，做到技术先进、经济合理、安全可靠。
5.3.2  复合保温系统中现浇混凝土外墙的混凝土强度等级不应低于C25，力学性能指标应符合《混凝土结构设计规范》（GB50010）、《建筑抗震设计规范》（GB50011）、《混凝土结构工程施工质量验收规范》（GB50204）等标准相关规定。另外要特别强调，混凝土外墙外表面不得有蜂窝、麻面。
5.3.3  复合保温系统的饰面层，宜优先采用厚浆涂料（如有骨料的真石漆和质感漆等）不宜采用弹涂类涂料饰面。当饰面层采用面砖时，应进行专题论证及设计。
5.3.4  复合保温系统应做好密封和防水构造设计，重点部位应有详图，以确保水不会渗入保温层和基层。室外安装的设备和管道等，应固定于基层上，并做好密封和防水设计。
5.3.5  对保温系统中的各种材料，宜采取统一供货的方式来解决各种材料的协调一致性。

5.4  构造要求

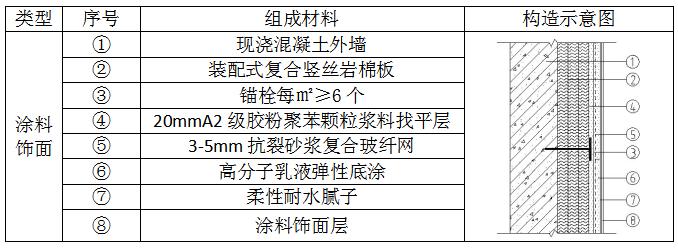

5.4.1  复合保温系统的基本构造设计见表5.4.1

表  5.4.1  复合保温系统基本构造

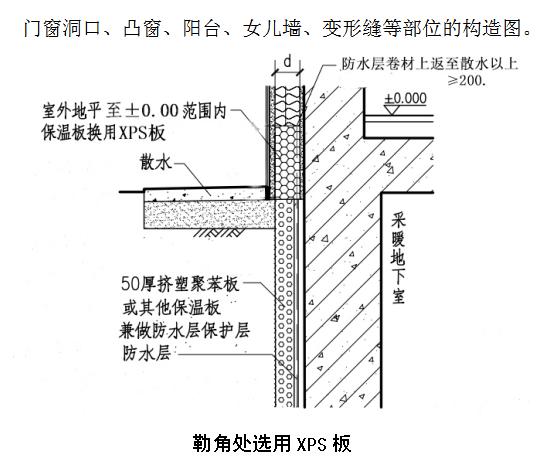

5.4.2  复合保温系统的首层应设置双层玻纤网，并且在勒角处用XPS板代替装配式复合竖丝岩棉板。XPS板的高度不应小于200mm。图见附录。
5.4.3  复合保温系统的阳角处宜咬茬交错布置。

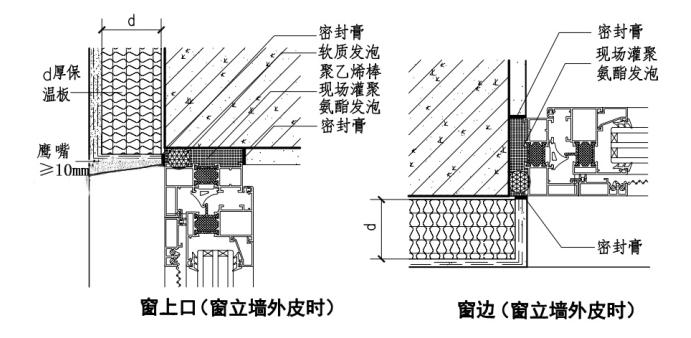

5.4.4  在复合保温系统中，门窗框应与基层墙面平齐。当不与墙面齐平时，保温材料应包覆洞口侧面。洞口四周墙体的保温层厚度不应小于30mm，宜采用A2级胶粉聚苯颗粒浆料。

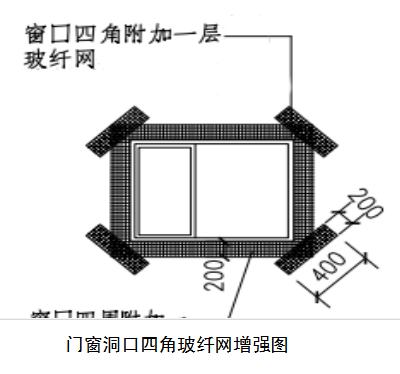

5.4.5  门窗洞口外侧阳角部位均应在45°方向粘贴400mm×200mm长方形玻纤网，并采用窗宽、高各加400mm（每边200mm）的一层玻纤网加强，图参见附录。

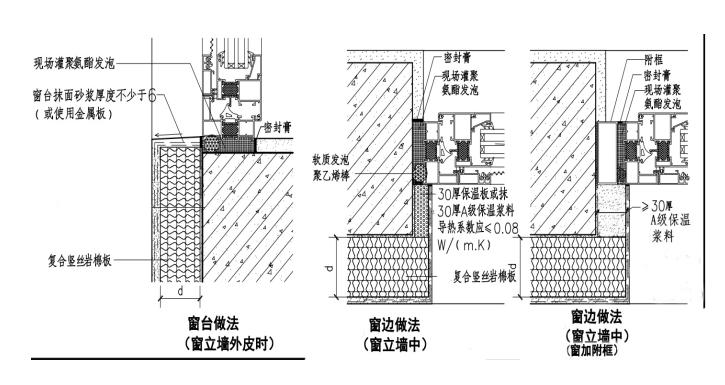

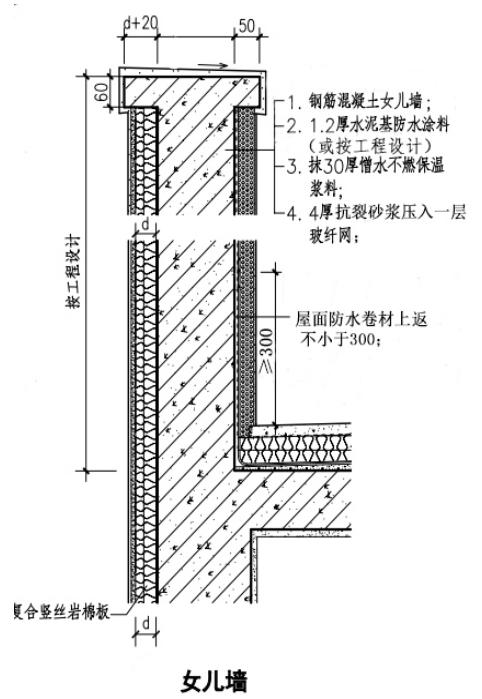

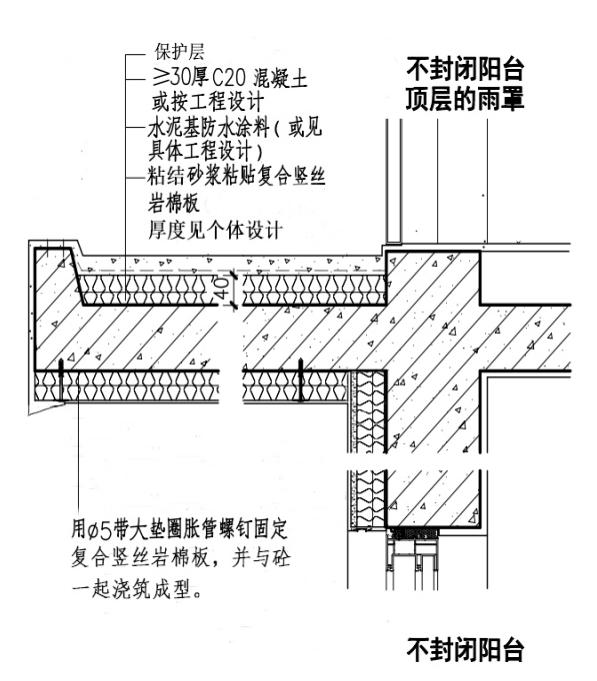

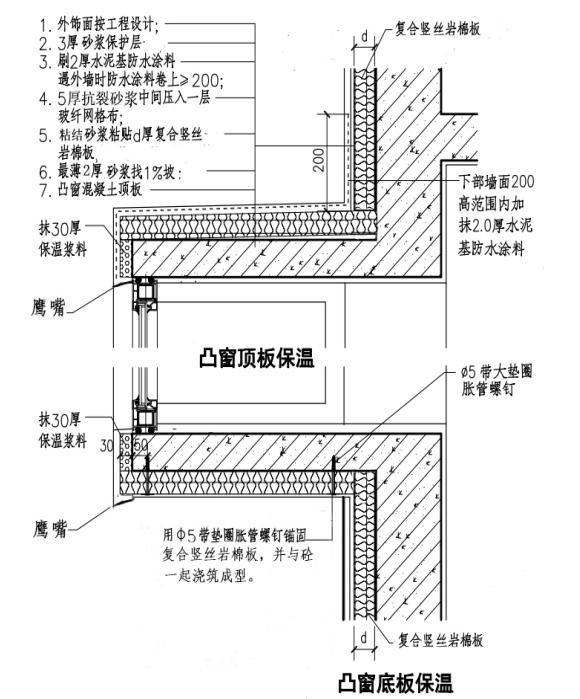

5.4.6  门窗洞口、凸窗、阳台、女儿墙、变形缝等部位的构造处理参见附录。
5.4.7  保温板应错缝安装，竖缝距外墙转角处或门窗洞口边的距离不应小于300mm。

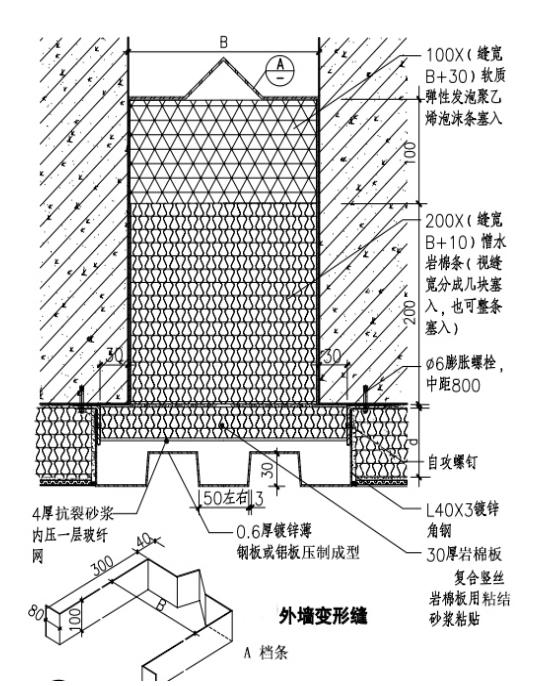

5.4.8  复合保温系统应在下列部位设置变形缝：
　?。?）基层结构设有伸缩缝、沉降缝和抗震缝处；
　?。?）结构可能出现较大变形的部位。



6  施工
6.1 一般规定

6.1.1  承担复合保温系统的施工企业应具有施工资质，施工现场应建立相应的质量管理体系、施工质量控制和检验制度，具有相应的施工技术标准。
6.1.2  复合保温系统施工前应编制专项施工方案，并经总包、监理等相关单位审查批准；方案应根据施工图并结合墙面实际尺寸，绘制板块排列图，现场制作样板墙，经有关各方确认再行施工。
施工单位应对从事复合保温系统的施工作业人员进行技术交底和必要的实际培训，培训合格后方可上岗。施工过程中加强过程控制，及时进行质量检查、隐蔽工程验收和检验批验收。
6.1.3  复合保温系统的主要组成材料应由系统产品制造商配套提供，同时提供检测部门出具的出厂合格证明和检测报告。材料进入现场，应进行进场验收 ，并按规定取样复检。
6.1.4  施工现场应按有关规定，采取可靠的防火安全措施，应符合现行国家标准《建设工程施工现场消防安全技术规范》（GB50720）的有关规定，实现安全文明施工。
6.1.5  复合保温系统工程，不得在雨雪天或5级及以上大风时施工，其现场环境温度不应高于35℃，也不应低于5℃，如果雨雪天气和低于5℃环境下施工时，应采取防雨雪及冬季施工的措施；夏季应避免阳光暴晒。
6.1.6  复合保温系统工程施工时，现浇混凝土与保温板应浇筑为一体，现浇混凝土、模板及外饰面层的施工质量控制应按《混凝土结构工程施工规范》（GB 50666），《混凝土结构工程施工质量验收规范》（GB 50204）和《建筑装饰装修工程施工质量验收规范》（GB50210）的相关规定执行。

6.2 施工准备

6.2.1 复合保温系统施工前，钢筋工程、水、电安装、预留预埋等工作应全部结束，并应通过监理等单位和相关单位的验收。
6.2.2  外脚手架符合国家相关规范、标准及文件要求，满足支模等后续工程的要求。
6.2.3  按照图纸要求换算的支模放线及其他定位线全部完成并通过校验。
6.2.4  安全、技术等交底工作全部完成，技术文件不得违反国家相关法律法规条文规定；安全生产方面做好充足的准备工作。
6.2.5  施工前的材料、人员、机械设备等满足施工需要。
6.2.6  大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙，并经有关各方确认后，方可进行施工。

6.3 施工要点

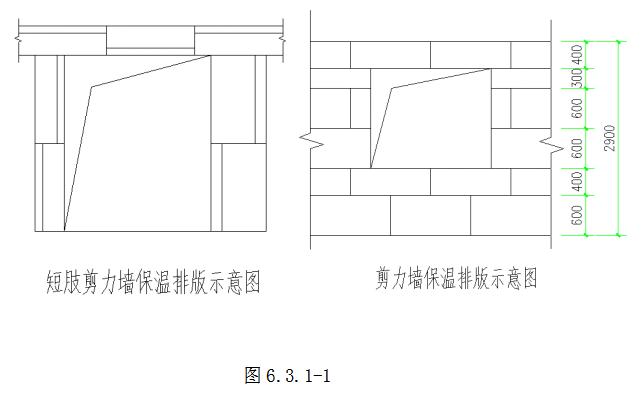

6.3.1  保温板安装排版设计在先：
　　因本工艺特点是外墙与保温层一体化，需先安装保温板后浇筑混凝土，所以对安装岩棉保温板的实体排版策划设计至关重要。另外为了实现定型板材制作工厂化、施工现场安装化的目标，必须做好排版设计工作。在排版设计时要以保温板的基本平面规格600x1200、450x1200、300x1200、150x1200，进行组合排版设计、尽量减少规格。排版示意图见图6.3.1-1



6.3.2  坚持轻拿轻放的原则：
　　复合竖丝岩棉保温板在整个运输过程、装卸及施工安装过程中必须轻拿轻放，不得投掷、不得在板面上压重物等等，对于装卸造成的破坏要及时修补完好并养护，到龄期后再进行安装。材料进场验收复检后，各种材料应在平整干燥场地分类贮存平放码垛，码垛最高应不超过15层，宜直接码在1.22mx1.22m的木质底板上，通过自制吊笼吊运，完成场内搬运（具体见附图6.3.2）。存放过程中应采取防潮、防水、防雨、防暴晒等?；ご胧嫫诩疤跫Ψ喜肥褂盟得魇榈墓娑ā?

6.3.3  装卸及运输
　　1、在车间将岩棉板成品置于托架上。
　　2、装车后，每垛岩棉板的表面要加木拍子?；ぁ⒉辉市碛蒙又苯永Π蟮窖颐薨迳?。长途运输时必须合理支撑避免因挤压和冲撞造成破坏。

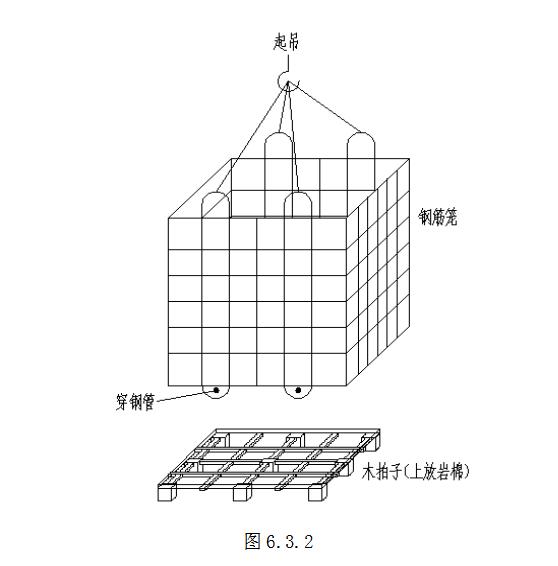

　　3、卸车时用专用钢筋笼，将钢管穿入钢筋环内吊起，吊到备料平台上后，抽出钢管吊起钢筋笼即可。如图6.3.2
6.3.4复合保温板安装流程
　　根据施工图安装模板→在钢筋笼上安装?；げ愕婵椤诒Ｎ掳迳洗┤朊āＮ掳寰臀缓蠼ò笤诟纸钌稀沧澳谀！沧巴饽！赡谙蛲獯┒岳菟ㄌ坠埽ú捎么直谔坠?。L=墙肢砼厚度+岩棉板厚度）、安装对拉螺栓紧固模板→整体校正→浇筑混凝土→拆?！岳菟追舛隆善繁；?br /> 1、模板安装：对短肢剪力墙结构而言每个墙肢均需要安装

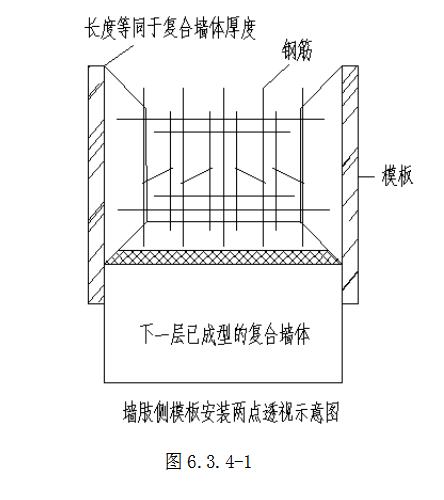

侧模（见图6.3.4-1），对于剪力墙结构，只有在洞口处设侧模（图略）。

　　2、在外墙钢筋工程验收合格后，在钢筋笼两侧绑扎与墙肢混凝土强度相同的混凝土垫块（3-4块/㎡），

　　3、在保温板上穿入锚栓：在装配式复合竖丝岩棉板板面安装锚栓（尾部带螺纹）与墙筋绑扎固定，入混凝土墙深度≥70mm，锚栓设置具体数量及保温板规格如下，当装配式复合岩棉板规格为600*1200mm时，锚栓数量不应少于9个；450*1200mm时，锚栓数量应不少于6个；当规格为300*1200时，锚栓数量不少于3个；当规格为150*1200时锚栓数量应不少于3个。门窗洞口处可适当增加数量，具体数量应参照锚栓布点图6.3.4-3施工。

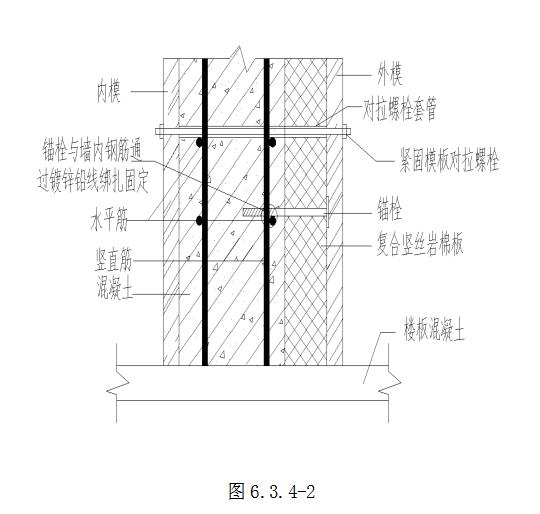

　　4、保温板安装就位并用镀锌钢丝将锚栓与钢筋骨架绑扎牢固（详见6.3.4-2）。
　　5、安装内侧模板：根据混凝土施工验收规范和建筑模板安全技术规范的要求,安装外墙内侧竹(木)胶合模板或其他常规模板。应再次确认墙基线无误后再进行安装。
　　6、安装外侧模板：根据混凝土施工验收规范和建筑模板安全技术规范的要求,安装外墙外侧竹(木)胶合模板或其他常规模板，安装完成后穿墙螺栓紧固校正，连接必须严密，牢固、以防止出现错台和漏浆现象。在安装外模之前要清理墙肢内杂物。
　　7、由内向外穿对拉螺栓套管，其目的是减少对网格布的破坏。
　　8、整体校正时特别要注意垂直度偏差，确保符合验收规范要求。
　　9、振捣混凝土：混凝土浇筑前,岩棉板上口使用L型镀锌铁板或竹（木）胶合板条等进行遮盖?；?，防止浇筑混凝土时污染、破坏保温板上口,同时严禁将振捣棒直接接触岩棉板,以免造成岩棉板损坏；养护时不得从顶部向下淋水，避免水泡保温板。
　　10、拆模禁止用撬棍，用锤击轻敲模板肋脱模；拆除时间和要求应按《混凝土结构工程施工质量验收规范》（GB50204）和《建筑施工模板安全技术规范》（JGJ 162）的规定执行。
　　11、对拉螺栓孔洞应采用膨胀水泥或膨胀混凝土填实,然后用聚氨酯硬泡封堵，厚度同保温板，阻断冷桥，面层做好防水处理。
　　12、对遭到破坏的岩棉板，表面涂刷专用胶，粘贴玻纤网格布，保证面层防水功能。
6.3.5  抗裂砂浆层及涂料面层施工
　　1、抗裂层施工：A2级胶粉聚苯颗粒浆料找平层（2-2.5cm厚）施工完成，且施工质量验收合格以后，再进行抗裂层施工，抗裂砂浆施工完后，应检查平整、垂直及阴阳角方正，不符合要求的应用抗裂砂浆进行修补。施工时，先抹面积与玻纤网相当的抗裂砂浆后，立即将玻纤网压入抗裂砂浆内，铺贴要平整、无褶皱，面层凝固后以露出玻纤网隐格为宜，且不得漏网；如有未盖住的可在其表面再薄抹一层抗裂砂浆，以玻纤网均被抗裂砂浆覆裹为宜。严禁先贴玻纤网后抹抗裂砂浆。抗裂砂浆抹灰施工按照从左至右、从上到下的顺序开始抹灰，由两个工人配合施工，先由一工人在墙面抹(3～4)mm厚、宽900mm左右的抗裂砂浆，接着由另一工人将玻纤网用抹子压入抗裂砂浆内。局部抗裂砂浆太薄处需补抹，使玻纤网完全压入了抗裂砂浆内且处于距抗裂砂浆的表面1/3位置。间歇施工时玻纤网应按照搭接宽度要求预留出玻纤网且留茬部位离转角处距离不低于200mm，在恢复施工时与新施工玻纤网湿搭接在一起，需做到“上网压下网”。玻纤网铺贴要平整，无褶皱，砂浆饱满度达到100%，同时要抹平、找直。玻纤网应自上而下沿外墙铺设，搭接宽度不小于100mm。搭接部位施工时先在抗裂砂浆内压入一侧玻纤网挤出抗裂砂浆后随即压入另一侧玻纤网。在需要加铺一道玻纤网的部位，在大面玻纤网施工前应铺贴完毕。玻纤网严禁干搭接。
　　2、涂料饰面层施工：按《建筑涂饰工程施工及验收规程》（JGJ/T 29）的规定刮涂柔性耐水腻子，涂刷饰面涂料。

6.4 安全施工与成品?；?/span>

6.4.1  保温板施工中与外墙相毗邻的竖井、凹槽、平台等不得堆放可燃物。
6.4.2  施工现场应设置室内外临时消火栓系统，并满足施工现场火灾扑救的消防供水要求。
6.4.3  外墙保温板施工过程及完成后，后续工序与其他正在进行的工序应注意对成品进行?；?。禁止在保温墙面上随意剔凿，避免与尖锐对象撞击。
6.4.4  门窗洞口、边、角、垛宜采取?；ば源胧?。
6.4.5

6.5 安全操作要求

6.5.1  施工人员应遵守施工现场各项安全生产、环境?；す芾碇贫?，服从现场的统一管理，进入现场必须戴安全帽。施工现场严禁上下抛扔工具等物品。
6.5.2  从事施工作业高度在2 米以上时必须采取有效的防护措施，系好安全带，防止坠落。
6.5.3  采用脚手架施工时，必须对脚手架进行安全检查，确认合格后方可上人。脚手架应满铺脚手板，并固定牢固，严禁出现探头板。
6.5.4  使用手持电动工具均应设置漏电?；て?，戴绝缘手套，防止触电。

7  验收
7.1  一般规定

7.1.1装配式复合竖丝岩棉板外墙外保温工程应按现行国家标准《建筑节能工程施工质量验收规范》（GB 50411）的相关规定进行施工质量验收。
7.1.2装配式复合竖丝岩棉板外墙外保温工程施工过程中应及时进行质量检测、隐蔽工程验收和检验批验收及锚栓现场拉拔检验，施工完成后应进行外墙外保温工程质量验收。
7.1.3装配式复合竖丝岩棉板外墙外保温工程应进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。
7.1.4装配式复合竖丝岩棉板外墙外保温工程的保温材料在施工前应采取防潮、防水等?；ご胧?。
7.1.5检验批的划分应符合下列规定：
　　1、每500m2面积划分为一个检验批，不足500m2也为一个检验批。
　　2、检验批的划分也可根据方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。

  7.2  主控项目

7.2.1装配式复合保温系统性能指标应符合本规程要求。
　　检查方法：检查型式检验报告。
　　检查数量：全数检查。
7.2.2用于装配式复合竖丝岩棉板外墙外保温工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。
　　检查方法：观察、尺量检查；检查质量证明文件。
　　检查数量：按进场批次（同一厂家、同一品种为一批），每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行检查。
7.2.3外墙外保温工程使用的装配式复合竖丝岩棉板的导热系数、密度、垂直于表面方向的粘结抗拉强度、尺寸稳定性、憎水率、酸度系数、燃烧性能均应符合设计要求。
　　检查方法：检查质量证明文件。
　　检查数量：全数检查。
7.2.4装配式复合竖丝岩棉板外墙外保温工程使用的保温板、胶粘剂和抗裂砂浆等，进场时应对其下列性能进行复验，复验应为见证取样送检：
　　1、装配式复合竖丝岩棉板的导热系数、酸度系数、密度、抗拉强度、短期吸水量；
　　2、胶粘剂和抗裂砂浆的拉伸粘结强度、抗裂砂浆的柔韧性。
　　3、玻纤网的力学性能、抗腐蚀性能。
　　检查方法：随机抽样送验，检查复检报告。
　　检查数量：按进场批次（同一厂家、同一品种为一批），每批随机抽取3个试样进行检查。
7.2.5装配式复合竖丝岩棉板外墙外保温工程使用的抗裂砂浆，其冻融实验结果应符合该地区最低气温环境的使用要求。
　　检验方法：检查质量证明文件。
　　检查数量：全数检查。
7.2.6装配式复合竖丝岩棉板外墙外保温工程施工前应按照设计和施工的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。
　　检查方法：对照设计和施工方案观察检查；检查隐蔽工程验收记录。
　　检查数量：全数检查。
7.2.7装配式复合竖丝岩棉板外墙外保温工程各构造层做法应符合设计要求，并应按照经过审批的施工方案施工。
　　检查方法：对照设计和施工方案观察检查；检查隐蔽工程验收记录。
　　检查数量：每个检验批抽查10%，并不少于5处（不足5处是应全数检查）。
7.2.8装配式复合竖丝岩棉板外墙外保温工程的施工，应符合下列规定：
　　1、保温材料厚度必须符合设计要求。
　　2、保温材料与基层及构造层之间的粘结或连接必须牢固。粘接强度和连接方式应符合设计要求。
　　3、锚栓数量、锚固位置、锚固深度和拉拔力应符合钢针插入或剖开尺量检查；粘结强度和锚固力检查试验报告；检查隐蔽工程验收记录。
　　检查数量：每个检验批抽查不少于3处。
7.2.9抗裂砂浆的厚度应为3~5mm。
　　检验方法：检查隐蔽工程验收记录。
　　检查数量：每个检验批抽查10%，并不少于5处。
7.2.10装配式复合竖丝岩棉板外墙外保温工程各类饰面层的基层及面层施工，应符合设计要求和《建筑装饰装修工程质量验收规范》（GB50210）的规定，并符合下列规定：
　　1、饰面层施工的基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工的要求。
　　2、装配式复合竖丝岩棉板外墙外保温工程的饰面层不应渗漏。
　　3、外墙外保温层及饰面层与其他部位交接的收口处，应采取密封措施。
　　检查方法：观察检查；检查试验报告和隐蔽工程的验收记录。
　　检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.2.11外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。
　　检查方法：对照设计观察检查，必要时抽样剖开检查；检查隐蔽工程验收记录。
　　检查数量：每个检验批抽查5%，并不少于5个洞口。
7.2.12外墙热桥部位应按设计要求取节能保温等隔断热桥措施。
　　检查方法：对照设计和施工方案观察检查；检查隐蔽工程验收记录。
　　检查数量：按不同热桥种类，每种抽查20%，并不少于5处（不足5处时应全数检查）。

 7.3  一般项目

7.3.1装配式复合竖丝岩棉板外墙外保温工程用材料与构件的外观和包装应完整无破损，符合设计要求和产品标准的规定。
　　检查方法：观察检查。
　　检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.3.2玻纤网的铺贴和搭接应符合设计和施工的要求。抗裂砂浆抹压密实，不得空鼓，玻纤网不得褶皱、外露。
　　检查方法：观察检查；检查隐蔽工程验收记录。
　　检查数量：每个检验批抽查不少于5处、每处不少于2m2。
7.3.3施工产生的墙体缺陷，如穿墙套管、脚手眼、空洞等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。
　　检查方法：对照施工方案检查。
　　检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.3.4保温板接缝方式应符合施工要求，接缝应平整严密。
　　检查方法：观察检查。
　　检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.3.5墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，应采取防止开裂和破损的加强措施。
　　检查方法：观察检查；检查隐蔽工程验收记录。
　　检查数量：按不同部位，每类抽查10%，并不少于5处（不足5处是应全数检查）。

7.4  质量验收

7.4.1装配式复合竖丝岩棉板外保温墙体分项工程的质量验收合格，应符合下列规定：
　　1、主控项目应全部合格；
　　2、一般项目合格；当采用计数检验时，至少应有90%以上检查点合格，且其余检查点不得有严重缺陷；
　　3、分项工程质量控制资料应完整。
7.4.2装配式复合竖丝岩棉板外墙外保温工程竣工验收应提供下列文件：
　　1、装配式复合竖丝岩棉板外保温系统的设计文件、图纸会审记录、设计变更和洽商记录；
　　2、有效期内装配式复合竖丝岩棉板外墙外保温系统的型式检验报告；
　　3、主要组成材料的产品合格证、出厂检验报告、进场复验报告和进场验收记录。
　　4、节能施工技术方案、施工技术交底；
　　5、围护结构节能构造现场实体检验记录；
　　6、隐蔽工程验收记录（包括粘结面积、锚栓固定的位置、玻纤网的铺设等）和相关图像资料；
　　7、其他对工程质量有影响的重要技术资料；
　　8、重大工程质量问题及质量事故处理资料。



附录







本规程用词说明

1  为了便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：
　　1）表示很严格，非这样做不可的用词：
　　正面词采用“必须”，反面词采用“严禁”；
　　2）表示严格，在正常情况均应这样做的用词：
　　正面词采用“应”，反面词采用“不应”或“不得”；
　　3）表示允许有选择，在条件许可时首先应这样做的用词：
　　正面词采用“宜”，反面词采用“不宜”；
　　4）表示有选择，在一定条件下可以这样做的，采用“可”。
2  条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

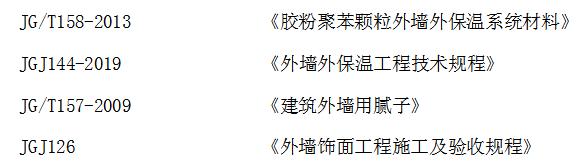

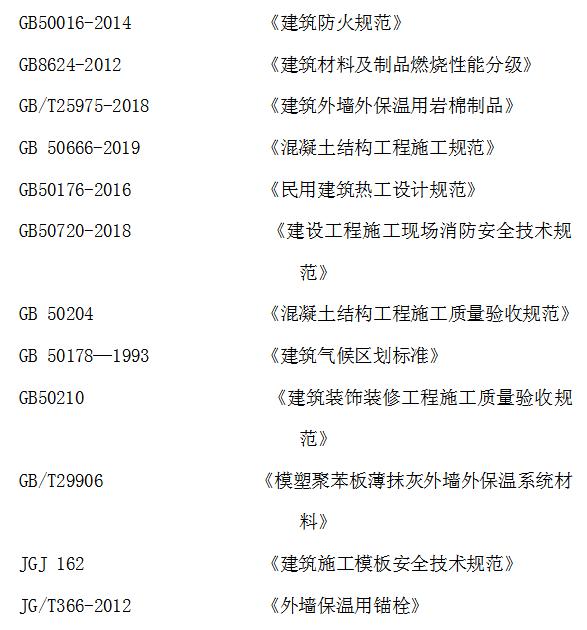

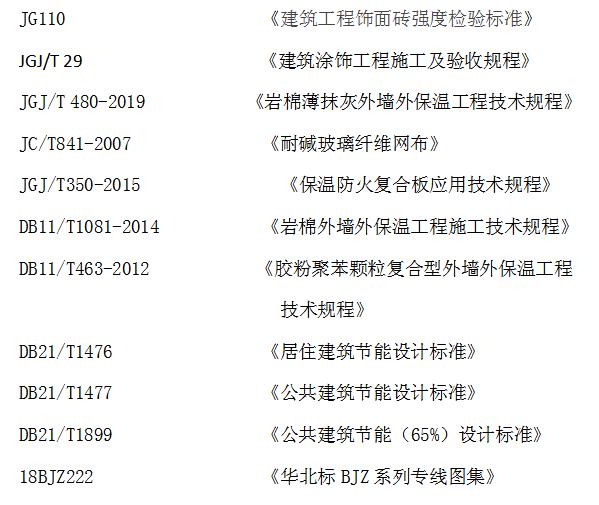

引用标准名录

是下列文件对于本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。

条文说明
前言

　　住房和城乡建设部的2018年35号公告，发布了《建筑设计防火规范》（GB50016-2014）2018版。规定某些建筑物的外墙外保温工程必须使用燃烧性能为A级的保温材料。目前，国内燃烧性能为A级的保温材料仍以岩棉为主。
　　经调查，目前岩棉保温制品做外墙外保温时，其与基层的联结方式有两种：1、钢筋混凝土外墙成形后再安装岩棉制品或以锚为主或以粘为主。如北京地区由2014年7月1日开始实施的岩棉外墙外保温工程施工技术规程DB11/T1081-2014。 2、岩棉板与钢筋混凝土外墙整浇在一期，如河北省由2016年2月1日开始实施的金属网颜面现浇混凝土复合保温系统应用技术规程DB13（J）/T199-2015。
　　目前辽宁省均采用上述第一种方式。
　　对于上述方法一而言，尽管规程做出了严格的规定，但在实施的过程中很难达到要求。保温系统存在着脱落的风险。对于上述方法二而言，由于岩棉板与钢筋混凝土外墙整浇在一起联结方式可靠，但是因为岩棉板的压缩强度较低，在浇筑混凝土时岩棉板会发生较大的压缩变形，钢筋混凝土外墙墙肢厚度相应增大。
为了确保保温系统与基层联结可靠，在浇筑混凝土时岩棉板不会发生较大的变形，我们研发了内置装配式复合竖丝岩棉板现浇混凝土外墙外保温系统。



1总则

1.0.1-1.0.3  本规程在总结内置复合竖丝岩棉板现浇钢筋混凝土外墙外保温系统工程时间的基础上，结合《外墙保温工程技术规程》JGJ144-2004、《墙提材料应用统一技术规范》GB50574-2010、《建筑外墙外保温用岩棉制品》GB/T25975-2010、《胶粉聚苯颗粒外墙外保温系统材料》JGJ2013、《建筑工程施工质量验收统一标准》GB50300-2013等国家标准的相关内容编制的。

2 术语-略
3 基本规定

3.0.1-3.0.3 该三条规定了保温系统必须满足的基本要求。第一要满足防火要求，第二要满足建筑节能要求，第三要满足建筑卫生和耐久性的要求。
3.0.4 保温系统的各种材料必须具有相容性，所以应统一供货。
3.0.5 岩棉在切割时产生的粉末刺激皮肤、污染环境，所以强调工厂定尺生产，尽量避免现场切割。

4 性能要求

4.1 系统应满足行业标准JG/T483-2015的要求。
4.2 复合竖丝岩棉板是企业研发的新产品。生产工艺是根据订单要求保温板厚度将母材切割成岩棉条，用专用胶将岩棉条拼接成板，岩棉纤维垂直于板面。在板的两个大面涂刷专用胶，加压粘贴玻纤网成型。
　　复合竖丝岩棉板的优点：（1）两个大面用玻纤网封闭改善了保管、运输、安装的工作条件，减少了对环境的污染。（2）面层的玻纤网与芯材的粘结强度经试验测得≥0.1MPa，能满足工程需要。　　（3）竖丝的透气性好于横丝。（4）大面复合了高强玻纤网，有效的提高了板材的抗压强度。（5）玻纤网格布为水泥基与胶粉聚苯颗粒有较好的相融性。
4.2.2-4.2.9 要求系统用材必须符合对应的标准。

5 设计

5.1.1-5.1.2见条文说明4.2
5.2 对“内置法”的设计说明
5.2.1所谓“内置法”即在钢筋混凝土外墙安装模板时将复合竖丝岩棉板预先置于模板内侧与墙肢混凝土整浇为一体。这种工艺的优点：（1）外脚手架施工较吊篮施工偏于安全。（2）减掉了单独安装保温板这道工序有利于加快工程进度。（3）外模板内侧不粘结混凝土，大大提高了模板周转次数，降低了成本。（4）由于岩棉保温版与基层墙体之间的空隙率几乎趋近于零，如此，由风载引起的负压与0.1MPa的大气相比几乎可以忽略不计，从这个意义上来说可以满足任意高度建筑物外墙外保温系统的抗风载要求。
5.3.1-5.3.4 外墙外保温系统技术性复杂，每个分项工程都要严格执行对应规范。为确保保温系统有较好的透气性、避免造成内部结露，特别强调外墙饰面层应优先采用厚浆涂料，如果采用面砖，应进行专题设计，不可忽略面砖的透气性指标。
5.4.1-5.4.8 明确了保温系统的构造层次和材料组成。为了满足耐冲击要求，建议首层设置双层玻纤网，为了避免勒角处受潮，建议用xps板代替岩棉板。为了防止在应力集中部位产生裂缝，应在相应部位加设一层附加玻纤网。为了与主体变形协调，在相应部位设变形缝。
　　在建筑物外墙上抹胶粉聚苯颗粒保温浆料的工艺，在我国北方大面积使用已有20年之久，实践证明它的耐候性在目前的保温材料中最佳。所以，我们设计保温系统中在岩棉板外侧抹20-25mm，胶粉聚苯颗粒保温浆料，它的功能一则找平，有利于饰面观感。二则对满足系统的防雨水渗透功能起到主要作用。三则对提高保温系统的耐候性起到了主要作用。
　　综上，我们建议在竖丝岩棉板上抹一层不少于20mm厚的胶粉聚苯颗粒保温浆料
